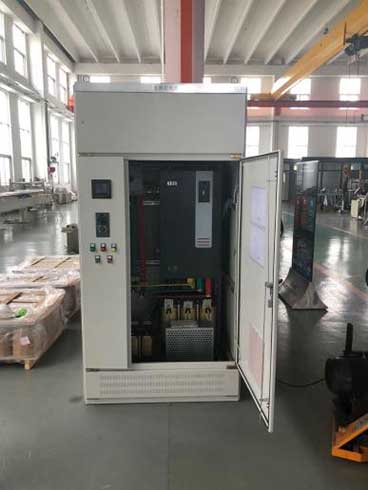

चर गति ड्राइव इलेक्ट्रिकल नियन्त्रण क्याबिनेट

दविद्युतीय नियन्त्रण क्याबिनेटयो एक समर्पित यन्त्र हो जसले विद्युतीय सबमर्सिबल पम्प (ESP) एकाइको सुरु र बन्दलाई नियन्त्रण गर्दछ, यसको सञ्चालन स्थितिको निगरानी र रेकर्ड गर्दछ, र सञ्चालनको क्रममा असामान्य अवस्थाहरू देखा पर्दा स्वचालित रूपमा पावर-अफ सुरक्षा प्रदर्शन गर्दछ। हाल, चार प्रकारका नियन्त्रण क्याबिनेटहरू सामान्यतया प्रयोग गरिन्छ: पावर-फ्रिक्वेन्सी कन्ट्रोल क्याबिनेटहरू, सफ्ट-स्टार्ट कन्ट्रोल क्याबिनेटहरू, कम-भोल्टेज चर-फ्रिक्वेन्सी नियन्त्रण क्याबिनेटहरू, र मध्यम-भोल्टेज चर-फ्रिक्वेन्सी नियन्त्रण क्याबिनेटहरू।

निर्माण मानकहरू

अन्तर्राष्ट्रिय मानक: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079

राष्ट्रिय मानक: GB/T 16750, GB/T 3797, GB 4208, GB/T 14048, GB 7251.1

उद्योग मानक: API RP 11S1, API 14F

उद्यम मानक: AT-ST-013

सामान्य सुविधाहरू

विद्युत आपूर्ति भोल्टेज संरक्षण
तीन-चरण वर्तमान संरक्षण
ओभरलोड संरक्षण
अन्डरलोड संरक्षण
अन्डर-भोल्टेज संरक्षण
ढिलो सुरु
ढिलो बन्द
हालको रेकर्डिङ

पावर-फ्रिक्वेन्सी कन्ट्रोल क्याबिनेटको प्यारामिटरहरू

सफ्ट-स्टार्ट कन्ट्रोल क्याबिनेटको प्यारामिटरहरू

पावर-फ्रिक्वेन्सी र सफ्ट-स्टार्ट कन्ट्रोल क्याबिनेटहरूको लागि सञ्चालन सर्तहरू

● उचाई：≤2000m

● परिवेशको तापक्रम:-30℃/-22℉ — +50℃/122℉

● सापेक्ष आर्द्रता: ≤85%

● ज्वलनशील र विस्फोटक पदार्थहरू, इन्सुलेशनमा संक्षारक ग्यासहरू, र प्रवाहकीय धुलोबाट मुक्त

● ठाडो झुकाव ≤ 5° संग, गम्भीर कम्पनबाट मुक्त ठाउँहरूमा स्थापना गरियो

छ-पल्स लो-भोल्टेज चर आवृत्ति नियन्त्रण क्याबिनेटका प्यारामिटरहरू (साइन वेभ फिल्टरको साथ)

 कम-हार्मोनिक कम-भोल्टेज चल आवृत्ति नियन्त्रण क्याबिनेटको प्यारामिटरहरू (साइन वेभ फिल्टरको साथ)

तीन-स्तर मध्यम-भोल्टेज चर आवृत्ति नियन्त्रण क्याबिनेटको प्यारामिटरहरू

चर फ्रिक्वेन्सी क्याबिनेटका लागि सञ्चालन सर्तहरू

●उचाई १००० मिटर भन्दा बढी हुनुहुँदैन; यदि उचाई 1000 मिटर भन्दा बढी छ भने derating आवश्यक छ।

● अपरेटिङ एम्बियन्ट तापमान: -5 ℃ देखि +40 ℃, दैनिक औसत तापमान +35 ℃ भन्दा बढी छैन, परिवेश तापमान भिन्नता 5 ℃/h भन्दा बढी छैन। यदि परिवेशको तापमान स्वीकार्य दायरा भन्दा बढी छ भने, उपयुक्त वातानुकूलित उपकरणहरू सुसज्जित हुनुपर्छ।

● परिवेशको हावाको अधिकतम सापेक्षिक आर्द्रता: ≤ 90% (20 ℃ मा); ≤ 50% +40 ℃ मा।

● स्थापना फाउन्डेशन गम्भीर कम्पन र झटकाबाट मुक्त हुनुपर्छ, ठाडो झुकाव 5% भन्दा बढी हुँदैन।

● सञ्चालन वातावरण प्रवाहकीय वा विस्फोटक धुलोबाट मुक्त हुनुपर्छ, र धातुहरू वा इन्सुलेशनलाई क्षति पुर्याउने ग्यास वा वाष्पहरूबाट मुक्त हुनुपर्छ।

● AC इनपुट पावर आपूर्तिको निरन्तर भोल्टेज उतार-चढ़ाव मूल्याङ्कन गरिएको मानको ±10% भन्दा बढी हुनुहुँदैन।

● AC पावर ग्रिडको आवृत्ति उतार-चढाव दायरा: 45 Hz–55 Hz, फ्रिक्वेन्सी भिन्नता दर ±1% प्रति सेकेन्ड भन्दा बढि हुँदैन।

● राम्रो वेंटिलेशनको साथ मात्र भित्री प्रयोगको लागि; यन्त्रको माथि र वरपर क्लियरेन्सहरू ≥ 700 मिमी हुनुपर्छ।

चर आवृत्ति क्याबिनेट को मुख्य प्रदर्शन

● overvoltage, undervoltage, overcurrent, चरण क्षति र सर्ट सर्किट सहित सुरक्षा संग सुसज्जित।

● आउटपुट वर्तमान, भोल्टेज, फ्रिक्वेन्सी, आदि देखाउन LED डिस्प्ले संग सुसज्जित।

● प्रणाली प्यारामिटरहरू किप्याड मार्फत सेट गर्न सकिन्छ।

● यसले चर फ्रिक्वेन्सी मोड र पावर फ्रिक्वेन्सी मोडमा काम गर्न सक्छ।

● चर आवृत्ति सञ्चालन अन्तर्गत, काम मोड म्यानुअल वा स्वचालित हुन सक्छ।

● सुरु हुने समय र सञ्चालन आवृत्ति मनमानी रूपमा सेट गर्न सकिन्छ।

FAQ

Q1: चर स्पीड ड्राइभ इलेक्ट्रिकल कन्ट्रोल क्याबिनेट मुख्य रूपमा कुन उपकरणको लागि प्रयोग गरिन्छ?

A1: यो चर स्पीड ड्राइभ नियन्त्रण क्याबिनेट सबै प्रकारका सबमर्सिबल पम्पहरू, जस्तै उच्च-तापमान पम्पहरू, गहिरो कुवा पम्पहरू र नदी सेवन पम्पहरूका लागि विशेष समर्थन उपकरण हो। यो तेल क्षेत्र पानी वितरण, गहिरो कुवा पानी आपूर्ति र नदी पानी सेवन परियोजनाहरु मा फिट हुन्छ।

Q2: परम्परागत स्थिर-गति नियन्त्रणको तुलनामा फ्रिक्वेन्सी रूपान्तरण नियन्त्रणको मुख्य फाइदाहरू के हुन्?

A2: परम्परागत स्थिर गति नियन्त्रण बक्स संग तुलना,चर गति ड्राइव इलेक्ट्रिकल नियन्त्रण क्याबिनेटआवश्यकता अनुसार स्वतन्त्र रूपमा पम्प गति समायोजन गर्न सक्नुहुन्छ। यसले अधिक ऊर्जा बचत गर्छ, सफ्ट स्टार्टको साथ उपकरणको पहिरन कम गर्छ, र पूर्ण सुरक्षा सुरक्षा छ, पम्प सञ्चालनलाई थप स्थिर, सुरक्षित र पावर-बचत बनाउँछ।

Q3: के यो नियन्त्रण क्याबिनेटले कठोर बाहिरी काम गर्ने वातावरणमा अनुकूलन गर्न सक्छ?

A3: हो। यो विद्युतीय नियन्त्रण क्याबिनेटले सील गरिएको औद्योगिक खोल र उच्च गुणस्तरको आन्तरिक भागहरू अपनाउछ। यो डस्टप्रूफ, वाटरप्रूफ र एन्टी-हस्तक्षेप हो, र तेल क्षेत्र, पानीको कुवा र नदीको पानी सेवन परियोजनाहरूको लागि आर्द्र, धुलो र बाहिरी वातावरणमा स्थिर रूपमा काम गर्न सक्छ।

गुणस्तर नियन्त्रण मानक

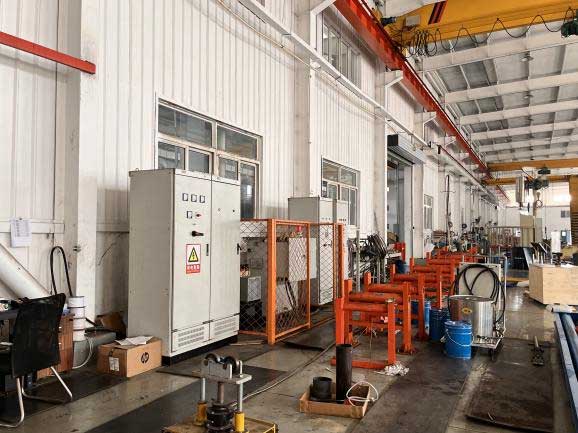

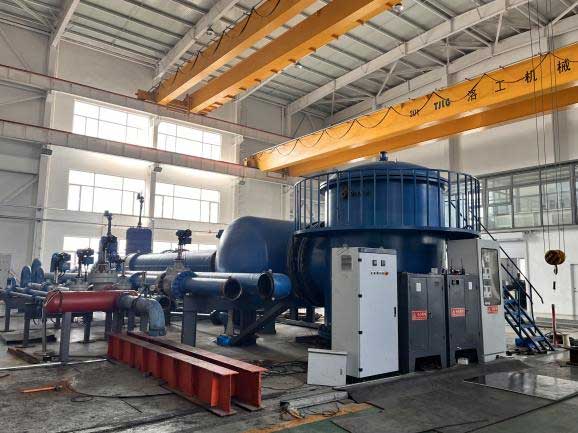

हामी प्रत्येक चर स्पीड ड्राइभ इलेक्ट्रिकल कन्ट्रोल क्याबिनेटको लागि कडा गुणस्तर नियन्त्रण पछ्याउँछौं। साधारण एकल-पार्ट निरीक्षण भन्दा फरक, हाम्रा सबै क्याबिनेटहरू डिलिवरी अघि मिल्दो पनडुब्बी पम्प सेटहरूसँग परीक्षण गरिन्छ। प्रत्येक उपकरणले पूर्ण चलिरहेको परीक्षण, गति समायोजन परीक्षण र लोड सिमुलेशन परीक्षण पास गर्दछ। यो वास्तविक पम्प मिलान परीक्षण क्याबिनेट र पम्प बीच सही समन्वय सुनिश्चित गर्दछ। स्थिर र भरपर्दो फिल्ड अपरेशनको ग्यारेन्टी गर्नका लागि सबै उत्पादनहरू पूर्ण मिलान परीक्षण पास गरेपछि मात्र डेलिभर गरिन्छ।

किन हामीलाई छान्नुहोस्

हामीसँग पनडुब्बी पम्प नियन्त्रण उपकरणहरू विकास र उत्पादनमा समृद्ध अनुभव छ। सबै चर स्पीड ड्राइभ इलेक्ट्रिकल कन्ट्रोल क्याबिनेट उत्पादनहरू स्थिर गुणस्तर र कम विफलता दरको साथ कडाईका साथ परीक्षण गरिन्छ। हामी विभिन्न पम्पहरू र काम गर्ने अवस्थाहरू फिट गर्न अनुकूलित प्यारामिटरहरू र प्रकार्यहरूलाई समर्थन गर्छौं। हामी पूर्ण पूर्व बिक्री परामर्श, साइटमा मार्गदर्शन र बिक्री पछि मर्मत सेवाहरू प्रदान गर्दछौं। हाम्रा उत्पादनहरू विश्वव्यापी रूपमा बेचिन्छन्, लागत-प्रभावी र स्थिर नियन्त्रण समाधानहरूको साथ विभिन्न तेल क्षेत्र, पानीको कुवा र नदीको पानीको सेवन परियोजनाहरू सेवा गर्दै।
