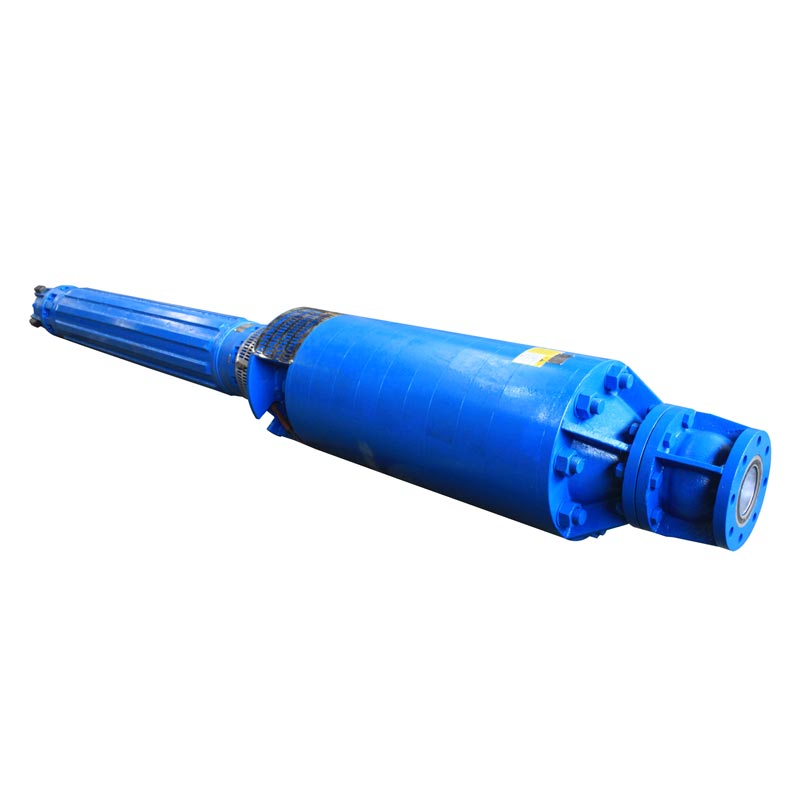

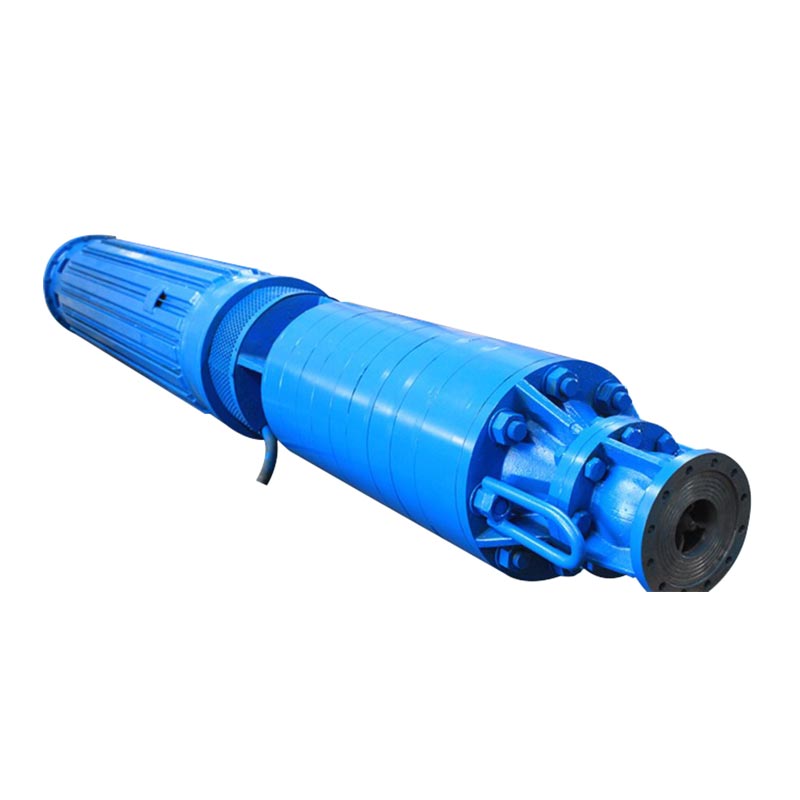

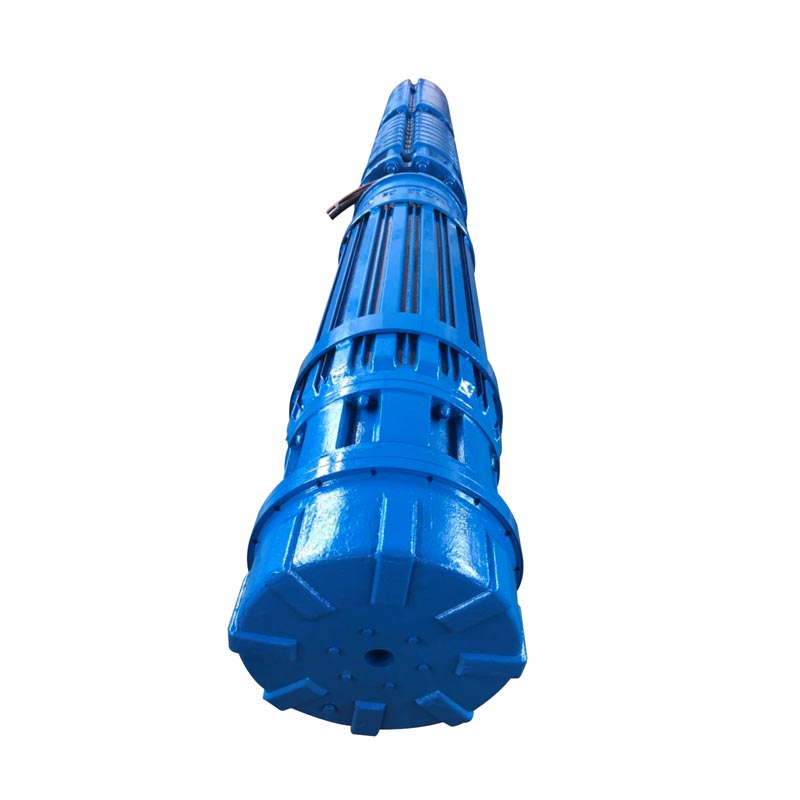

ड्रेनेज सबमर्सिबल खनन पम्प

खानी दक्षता र सुरक्षालाई असर गर्ने प्रमुख चुनौतिहरूमध्ये पानी सञ्चय हो। जमिनमुनिको अत्यधिक पानी, वर्षा, र भूमिगत सिपाजले उत्पादनमा बाधा पुर्‍याउन सक्छ, उपकरणलाई क्षति पुर्‍याउन सक्छ र सञ्चालन लागत बढाउन सक्छ।

ड्रेनेज सबमर्सिबल खनन पम्प भारी शुल्क खानी निर्जलीकरण अनुप्रयोगहरूको लागि ईन्जिनियर गरिएको छ जहाँ निरन्तर सञ्चालन र लामो सेवा जीवन आवश्यक छ। उच्च प्रदर्शन केन्द्रापसारक हाइड्रोलिक प्रणाली र बलियो संग डिजाइन पनडुब्बी मोटर टेक्नोलोजी, यसले गहिरो खानी, ठूला खुला खाडलहरू र वातावरणहरूमा पनि स्थिर पानी हटाउने सुविधा प्रदान गर्दछ। घर्षण कणहरू समावेश।

कोइला र तामा खानी देखि सुन, टिन, र हीरा निकासी साइटहरु सम्म, यो पम्प भरपर्दो जल निकासी प्रदान गर्दछ माग सर्तहरूमा प्रदर्शन।

प्रमुख लाभहरू

अधिकतम परिचालन विश्वसनीयता।

अक्षीय थ्रस्ट र ड्रन-इन सॉलिड्स र सिल्टबाट एकाइमा जति कम लोड हुन्छ, परिचालन उच्च हुन्छ विश्वसनीयता।

लामो सेवा जीवन।

उच्च परिचालन विश्वसनीयता, लामो सेवा जीवन। पनडुब्बी मोटर पम्पहरूको लागि HDM विशेषता जुन १० वर्ष वा सोभन्दा बढी हुन सक्छ।

उच्च लागत-प्रभावकारिता।

जति लामो सेवा जीवन र उच्च दक्षता (90%-प्लस सम्म), सञ्चालन लागत कम।

प्राविधिक सुविधाहरू

प्रवाह क्षमता Q: 6000 m'/h सम्म (26500 US gpm)
डेलिभरी हेड H: 1500 m (5000 ft) सम्म
दबाव p: 150 बार सम्म (2200 Psi)
गति n: 3600 rpm सम्म
मोटर को प्रदर्शन डाटा:
आवृत्ति: 50 हर्ट्ज / 60 हर्ट्ज
भोल्टेज V: 14000 भोल्ट सम्म
मोटर पावर P: 5000 kW सम्म (6700 HP)
गति n: 3600rpm सम्म
तापमान t: 100 ℃ सम्म
सामग्रीहरू: सामग्रीहरू तपाईंको आवश्यकताहरू अनुसार व्यक्तिगत रूपमा चयन गरिन्छ जसमा खैरो कास्ट आइरन, डक्टाइल आइरन, कांस्य, एल्युमिनियम कांस्य, डुप्लेक्स स्टेनलेस स्टील समावेश छ।

ड्रेनेज सबमर्सिबल खनन पम्पको संरचना

1.Pump

(१) पनडुब्बी पम्पले केन्द्रापसारक इम्पेलर र रेडियल गाईड भ्यान संरचना समावेश गर्दछ; अपरेशनको समयमा, तरल रेडियलमा कोरिन्छ र रेडियल रूपमा डिस्चार्ज हुन्छ;
(२) यो सबमर्सिबल पम्पमा मुख्यतया इम्पेलर, सिल रिङ, माथिल्लो र तल्लो गाईड भ्यान, माथिल्लो र तल्लो मध्यवर्ती खण्डहरू, सक्शन खण्ड, डिस्चार्ज खण्ड, पम्प शाफ्ट, माथिल्लो थ्रस्ट बियरिङ, गाईड भेन स्लिभ, र मध्यवर्ती ट्रान्जिसन खण्डहरू हुन्छन्।
(३) पम्पको कार्य कक्षमा इम्पेलर, गाईड भ्यान र मध्यवर्ती खण्डहरू हुन्छन्। इम्पेलर, बियरिङ स्लिभ्स र स्टिल स्लिभ्सले रोटर एसेम्बली बनाउँछ, जबकि स्लाइडिङ बियरिङहरू सक्शन सेक्शन, डिस्चार्ज सेक्शन, र मध्यवर्ती ट्रान्जिसन सेक्सनमा घुम्ने रोटर एसेम्बलीलाई समर्थन गर्न स्थापना गरिन्छ।
(4) अक्षीय बलहरू सन्तुलनमा राख्न, इम्पेलरहरू सममित रूपमा व्यवस्थित हुन्छन्: माथिल्लो इम्पेलर घडीको दिशामा घुम्छ, जबकि तल्लो इम्पेलर विपरीत दिशामा स्थापित हुन्छ। अपरेशनको क्रममा इम्पेलरहरूले उत्पन्न गरेको अक्षीय बलहरू एकअर्कालाई रद्द गर्छन्, र कुनै पनि अवशिष्ट अक्षीय बल मोटरसँग जोडिएको थ्रस्ट बियरिङद्वारा वहन गरिन्छ, जसले गर्दा इकाईको सेवा जीवन विस्तार हुन्छ।
(५) रोटरलाई मोटर बियरिङ हाउसिङ कपलिङसँग पङ्क्तिबद्ध गर्न पम्प कपलिङको रेडियल शोल्डर प्रयोग गरेर राखिएको छ, र कडा जडान बनाउन बोल्टहरूद्वारा अक्षीय रूपमा सुरक्षित गरिएको छ।

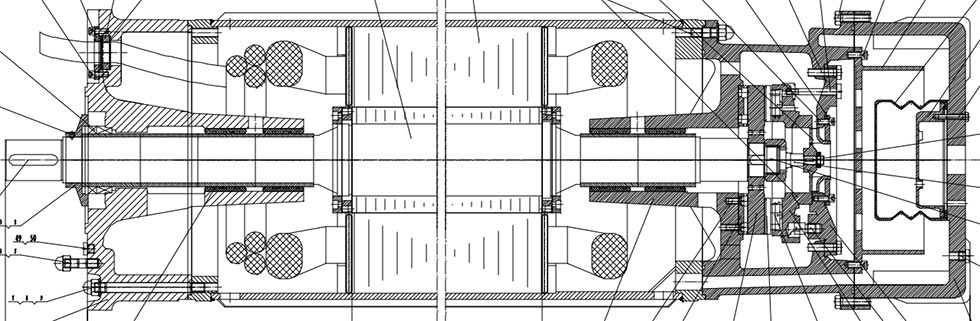

2. मोटर संरचना

(१) मोटरमा स्टेटर, रोटर, माथिल्लो र तल्लो गाईड बियरिङ, थ्रस्ट बियरिङ, बेस, शाफ्ट एक्सटेन्सन सिल हुन्छ। विधानसभा, र अन्य घटक।

(२) मोटर शाफ्ट एक्सटेन्सन रबर-प्रबलित तेल सील र मेकानिकल सिल प्रयोग गरेर बन्द गरिएको छ।

(३) मोटरको बिचमा दबाब सन्तुलन गर्नको लागि मोटरको तल्लो भागमा रबर एक्सपेन्सन ब्ल्याडर जडान गरिएको छ। आन्तरिक गुहा र बाहिरी पानी जब मोटर भित्र थर्मल विस्तार र संकुचन हुन्छ वा जब बाहिरी पानीको स्तर घट्छ। मोटरको तल्लो भाग जंग-प्रतिरोधी जस्ती पाना संग लाइन गरिएको छ धातु।

(४) मोटर हाउसिङको बाहिरी सतहमा कूलिङ फिन र कूलिङ वाटर च्यानलहरू छन्। सञ्चालनको क्रममा, द मोटरको भित्री भाग पानीले भरिएको हुन्छ, जुन सुनिश्चित गर्न रोटरको तल्लो भागमा रहेको इम्पेलरद्वारा परिचालित हुन्छ। समान आन्तरिक तापमान। एकै समयमा, मोटरको बाहिरी सतहमा उच्च-गतिको पानीको प्रवाह फैलिन्छ आवास, कूलिंग फिन, र पानी च्यानल सतहहरूबाट तातो।

(5) मोटरको स्टेटर विन्डिङहरूले उच्च-भोल्टेज, पानी-प्रतिरोधी इन्सुलेटेड तार प्रयोग गर्दछ, जसले उत्कृष्ट तापक्रम प्रदान गर्दछ। प्रतिरोध र इन्सुलेशन गुणहरू। घुमाउरो तारहरू उच्च-भोल्टेज, पानी-प्रतिरोधी पावर केबलमा जोडिएका छन्। थप रूपमा, तापमान सेन्सरहरू पानीको निगरानी गर्न घुमाउरो छेउको सतहमा संलग्न हुन्छन् तिनीहरूको वरिपरि तापमान। तापमान सेन्सरहरू चार-कोर केबलमा जोडिएका छन्; दुबै केबलहरू माथिल्लो गाइडमा केबल निकास प्वालहरू मार्फत बाहिर निस्किन्छन् असर आवास।

(६) रोटर गिलहरी-पिंजरा प्रकारको हुन्छ, जसमा तामाको कन्डक्टरले बनेको पिंजरा हुन्छ।

(७) माथिल्लो र तल्लो गाईड बेयरिङ हाउजिङहरूमा बेयरिङ शेलहरू लगाइएका छन्, र थ्रस्ट बेयरिङ स्थापना गरिएको छ। रोटरको तल्लो छेउमा। थ्रस्ट बेयरिङ असेंबलीमा माथिल्लो र तल्लो थ्रस्ट बियरिङ र स्लाइडिङ हुन्छ प्लेट, जो अक्षीय बलहरूलाई समर्थन गर्न प्रयोग गरिन्छ; माथिल्लो थ्रस्ट बियरिङ सेग्मेन्टेड एन्युलर प्रकार हो, जबकि तल्लो थ्रस्ट बियरिङ एक सेग्मेन्टेड सेक्टर प्रकार हो।

सामान्य अनुप्रयोगहरू

कोइला खानी

भूमिगत कोइला खानीहरूबाट भूमिगत पानीलाई कुशलतापूर्वक हटाउने।

धातु खनन

तामा, सुन, टिन, र हीरा खानी जल निकासी प्रणाली लागि उपयुक्त।

ओपन-पिट खनन

ठूला खनन खाडलहरूमा वर्षा संचय र भूमिगत पानी नियन्त्रण ह्यान्डल गर्दछ।

गहिरो खानी निर्जलीकरण

गहिरो भूमिगत सञ्चालनका लागि उच्च-दबाव कन्फिगरेसन।

FAQ

Q1: खनन पनडुब्बी पम्पले कस्तो प्रकारको पानी ह्यान्डल गर्न सक्छ?

पम्प भूमिगत पानी, तलछट, र निलम्बित कणहरू भएको खानी पानीको लागि डिजाइन गरिएको हो। सामग्री चयन पानी अवस्था अनुसार अनुकूलित गर्न सकिन्छ।

Q2: जल निकासी पनडुब्बी खनन पम्पले कति गहिरो काम गर्न सक्छ?

कन्फिगरेसनमा निर्भर गर्दै, पम्पले 1500 मिटरसम्म डेलिभरी हेडहरू प्राप्त गर्न सक्छ, यसलाई गहिरो खानीका लागि उपयुक्त बनाउँदै। जल निकासी अनुप्रयोगहरू।

Q3: खनन पम्पहरूको लागि कुन सामग्रीहरू उपलब्ध छन्?

सामान्य सामग्रीमा कास्ट आयरन, डक्टाइल आइरन, कांस्य, एल्युमिनियम कांस्य, र डुप्लेक्स स्टेनलेस स्टील समावेश छ। द चयन जंग र घर्षण आवश्यकताहरु मा निर्भर गर्दछ।

Q4: पम्प विभिन्न खानीहरूको लागि अनुकूलित गर्न सकिन्छ?

हो। पम्प हाइड्रोलिक प्रदर्शन, मोटर भोल्टेज, शक्ति, सामग्री, र कन्फिगरेसन अनुसार अनुकूलित गर्न सकिन्छ परियोजना आवश्यकताहरू।
